電動缸
產品信息 | |
產品名稱: | 電動缸 |
產品類別: | DGE-40-ZR |
關鍵詞: | 電動缸,伺服電動缸,直線電動缸 |
瀏覽次數: | |
發布時間: | 2019-09-06 00:00:00 |
立即采購 |
產品介紹
鼎格 DGE-40-ZR 型全封閉防塵電動缸,缸筒型材64*64mm,有效行程1-3000mm, 負載能力1-30kg,重復定位精度±0.1mm(行程1米以內的精度),最高速度5000mm/s(加減速時間 0.2秒),同步輪20齒, 同步帶寬25mm,同步帶導程5M,同步輪轉一圈100mm,同步輪出軸Φ15mm,總長度=有效行程+469mm,重量KG=6.98+ 0.81×行程(如行程1000mm=0.81×10)+1.8+0.82,低噪音,防塵能力達(ISO Class 100 to 100)可配備正負吸塵裝置,相關配件:上銀直線導軌,德國馬牌同步帶,NSK防水防塵軸承,可單軸使用也可多軸組合使用,可根據客戶行程要求設計定制.
DGE-40-ZR 全封閉同步帶 |
標準產品 |
|
馬力輸出(W) |
400W 750W 220V |
|
額定扭矩N.m |
19.4 |
|
傳動方式 |
皮帶 |
|
重復定位精度 |
±0.1 |
|
皮帶規格 |
25 |
|
皮帶導程pitch(mm) |
5M |
|
最高速度(mm/sec) |
5000 |
|
最大搬運 重量(KG) |
水平使用 |
30 |
垂直使用 |
10 |
|
有效行程 |
1~3000 |
機械尺寸圖
性能及注意事項
1.體 積小重量輕 采用寬度尺寸小的鋁制底座,實現了輕量、緊湊的構造。高剛性、高精度、價格低、體積小、重量輕、鋁合金結構、模組化設計、滑動臺和底座經過陽極處理后,基 座 與滑動臺搭配,實現了高剛性和負載容量。對負載負荷的變位量小,用于搭載的質量或外部負載變動的用途也能依然保持高穩定性。
2.不銹鋼帶防塵裝置 利用獨有的密封墊片覆蓋機構,采用不銹鋼帶,可防止異物進入引動器內部。注) 帶不銹鋼帶時,由于限制了最大行程和最高速度,應加以注意。
3.個性化選擇可根據客戶的使用要求選擇各品牌電機,我司標配臺達伺服電機,根據具體的使用情況即加裝減速機或直接使用。根據不同的應用可調整:
2種驅動方式:1、滾珠絲杠驅動 - 可重復精確定位;2、同步帶驅動 - 適用于長行程、高速、高載荷搬送;
2種電機類型:1、步進電機 - 對于低速、高載荷的搬運非常適用;2、伺服電機 - 對于高速、穩定、精密的搬運非常適用
4.滑臺使用注意事項:1.產品工作中嚴禁接觸滑動座并保持安全工作范圍。2.滾珠螺桿產品垂直使用時【Z軸】為防止物品掉落建議馬達需安裝剎車裝置;齒輪皮帶驅動不建議垂直使用【Z軸】。3. 有效行程過大時可能會發生共振,行程越大時最大速度應該相對的降低。
5. 滑 臺潤滑保養: 1.使用線性模塊滑臺時潤滑是非常必要的,如果沒有充分的潤滑,運轉時摩擦阻力會增加近而可能會成為縮短產品壽命的主要原因,而潤滑方式 大致分為手動潤滑與自動強制潤滑兩種,可依照系統的運行速度’使用環境等需求做適當?shù)倪x擇 2.潤滑給油的頻率根據使用條件與環境而有所不同,一般情形建議每運行100km補充油脂一次.
滑臺應用領域
1.涂覆機 2.絲印網印 3.激光行業 4.制罐設備 5.LED設備 6.制罐設備 7.舞臺燈光 8.注塑機械手 9.PCB電設備 10.PCB電設備 11.距離檢測 |
12.自動焊錫設備 13.食品行業設備 14.無塵布設備:(碩源) 15.包裝設備(抓取移栽) 16.老化測試設備:冠佳 17.吹瓶設備自動上下料 18.光伏太陽能、晶片檢測、電機片 19.移栽送料:上下料、電路板 20.針織行業:花樣是縫紉機 21.光伏太陽能、晶片檢測、電機片 22.繞線機:變頻器骨架自動上料機 |
23.玻璃行業:手機屏擦拭移栽機 24.焊接設備:直縫焊機、自動焊接設備 25.沖壓機械手:X軸伸縮、二次多工位 26.鞋業:涂膠、皮革沖孔(萬江技詮) 27.自動車床送料:CNC工位連線(開粗料 精度要求) 28.電池設備:(正業電池在線全自動X光檢查機) 29.壓鑄行業:自動取件機、取件臂、伸縮臂、噴霧機 30.裁切送料臺:家具行業、自動開料機、設備廠(布料膜廠) 31.光電設備、光電行業(卓茂光電) 32.噴涂設備:?jiǎn)屋S噴、平面噴、三軸一體機、水轉印、三防噴涂(歐力、安達)、五軸往復機(XYZ) |
電機安裝方式

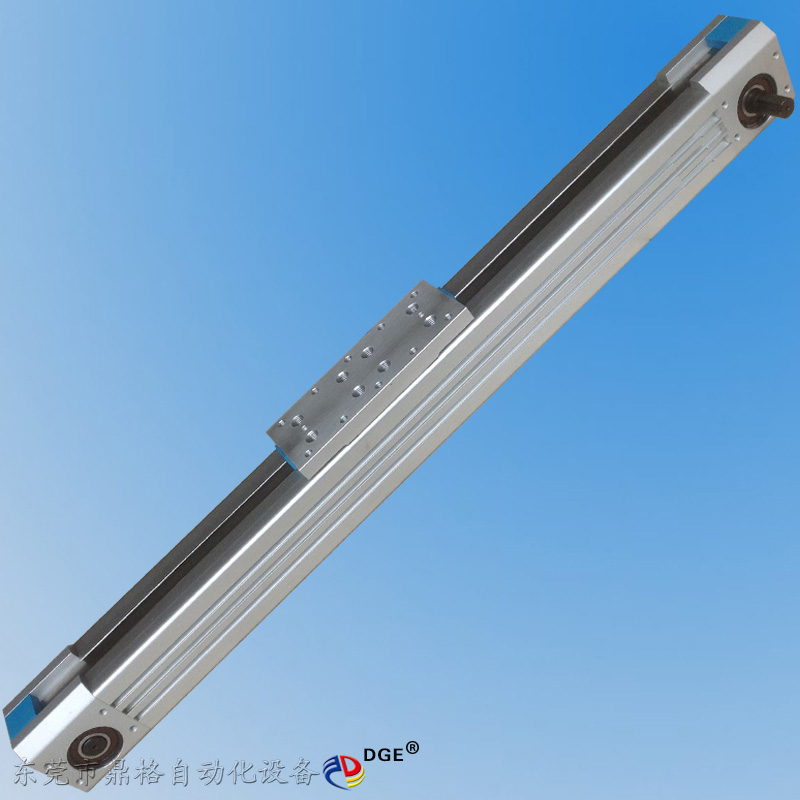

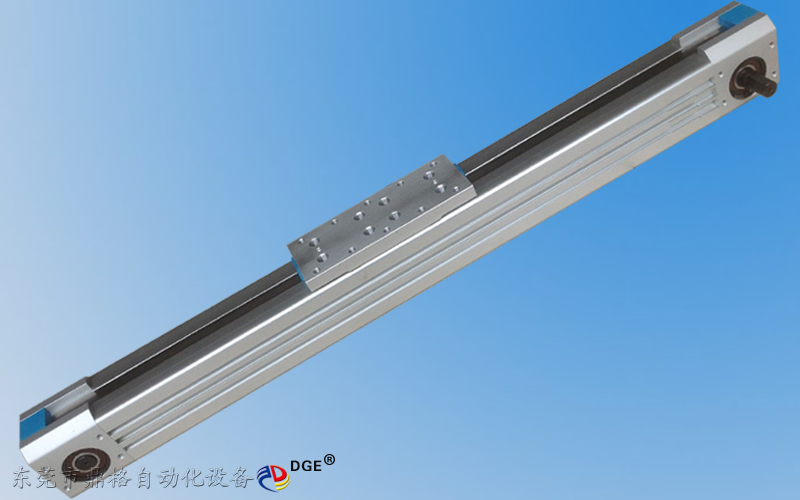

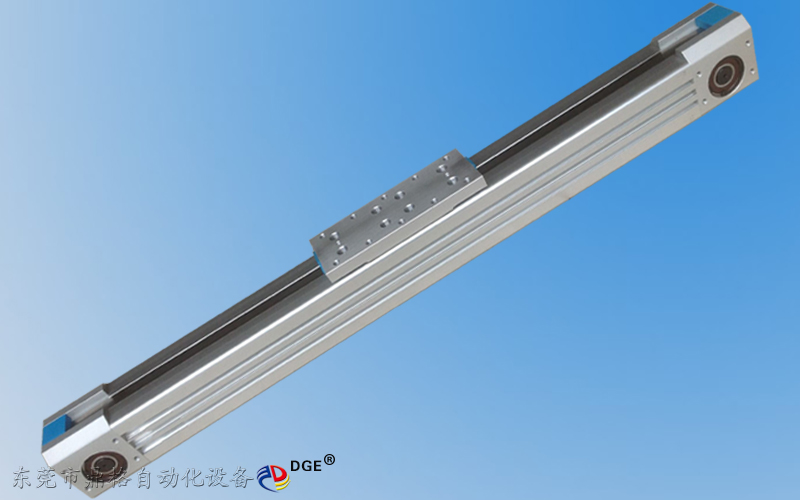

產品細節圖
