當前位置:首頁 -> 產品展示 -> DGE-60-SP-EG -> 直線模組

直線模組

產品信息
產品名稱: 直線模組
產品類別: DGE-60-SP-EG
關鍵詞: 直線模組,線性模組,滑臺模組
瀏覽次數:
發布時間: 2019-08-15 00:00:00
立即采購
瀏覽清晰圖片

產品詳情

產品介紹

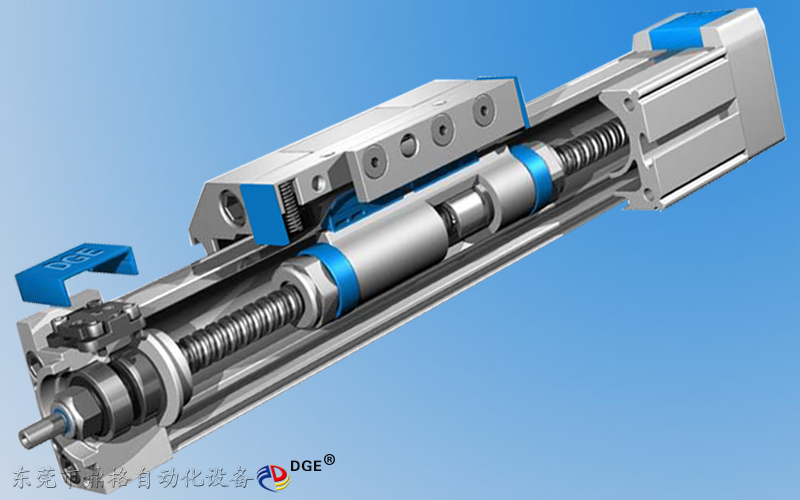

鼎格 DGE-60-SP-EG 滾珠絲桿直線模組,鋁缸筒型材64*64mm,有效行程100-1500mm, 負載能力1kg-60kg,重復定位精度±0.02mm,最高速度1000mm/s(加減速時間 0.2秒),絲桿等級C7/C5,螺桿直徑16mm,螺桿導程5mm/10mm/20mm,絲桿出軸Φ10mm /Φ12mm,總長度=有效行程+315mm,重量KG=6.29+1.05×行程(如行程1000mm=1.05×10)+1.82+0.82,相關配件:上銀直線導軌,TBI滾珠絲桿,可單軸使用也可多軸組使用,可根據客戶的行程要求設計定制。

 DGE-60-SP-EG(加強型)

標準產品

 馬力輸出(W

400W  750W

400W  750W

 螺桿直徑(mm

16

20

 額定扭矩N.m

4.2

4.2

 螺桿等級

C7  C5

C7  C5

 傳動方式

滾珠螺桿

滾珠螺桿

 重復定位精度(mm

±0.02

±0.02

 絲桿出軸Φmm

10

12

 螺桿導程pitchmm

5

10

20

10

20

 最高速度(mm/sec

250-1000

500-1000

 最大搬運

 重量(KG

 水平使用

100

100

 垂直使用

30

30

 有效行程(mm

1~1200

1~1500

 Senor感應器

+ LS ,-LS ,HOME

+ LS ,-LS ,HOME

機械尺寸圖



性能及注意事項

1.體 積小重量輕 采用寬度尺寸小的鋁制底座,實現了輕量、緊湊的構造。高剛性、高精度、價格低、體積小、重量輕、鋁合金結構、模組化設計、滑動臺和底座經過陽極處理后,基 座 與滑動臺搭配,實現了高剛性和負載容量。對負載負荷的變位量小,用于搭載的質量或外部負載變動的用途也能依然保持高穩定性。

2.不銹鋼帶防塵裝置 利用獨有的密封墊片覆蓋機構,采用不銹鋼帶,可防止異物進入引動器內部。注) 帶不銹鋼帶時,由于限制了最大行程最高速度,應加以注意。

3.個性化選擇可根據客戶的使用要求選擇各品牌電機,我司標配臺達伺服電機,根據具體的使用情況即加裝減速機或直接使用。根據不同的應用可調整:

2種驅動方式:1、滾珠絲杠驅動 - 可重復精確定位;2、同步帶驅動 - 適用于長行程、高速、高載荷搬送;
2種電機類型:1、步進電機 - 對于低速、高載荷的搬運非常適用;2、伺服電機 - 對于高速、穩定、精密的搬運非常適用

4.滑臺使用注意事項:1.產品工作中嚴禁接觸滑動座并保持安全工作范圍。2.滾珠螺桿產品垂直使用時【Z軸】為防止物品掉落建議馬達需安裝剎車裝置;齒輪皮帶驅動不建議垂直使用【Z軸】。3. 有效行程過大時可能會發生共振,行程越大時最大速度應該相對的降低。

5. 滑 臺潤滑保養: 1.使用線性模塊滑臺時潤滑是非常必要的,如果沒有充分的潤滑,運轉時摩擦阻力會增加近而可能會成為縮短產品壽命的主要原因,而潤滑方式 大致分為手動潤滑與自動強制潤滑兩種,可依照系統的運行速度’使用環境等需求做適當?shù)倪x擇   2.潤滑給油的頻率根據使用條件與環境而有所不同,一般情形建議每運行100km補充油脂一次.

滑臺應用領域

1.涂覆機

2.絲印網印

3.激光行業

4.制罐設備

5.LED設備

6.制罐設備

7.舞臺燈光

8.注塑機械手

9.PCB電設備

10.PCB電設備

11.距離檢測

12.自動焊錫設備

13.食品行業設備

14.無塵布設備:(碩源)

15.包裝設備(抓取移栽)

16.老化測試設備:冠佳

17.吹瓶設備自動上下料

18.光伏太陽能、晶片檢測、電機片

19.移栽送料:上下料、電路板

20.針織行業:花樣是縫紉機

21.光伏太陽能、晶片檢測、電機片

22.繞線機:變頻器骨架自動上料機

23.玻璃行業:手機屏擦拭移栽機

24.焊接設備:直縫焊機、自動焊接設備

25.沖壓機械手:X軸伸縮、二次多工位

26.鞋業:涂膠、皮革沖孔(萬江技詮)

27.自動車床送料:CNC工位連線(開粗料 精度要求)

28.電池設備:(正業電池在線全自動X光檢查機)

29.壓鑄行業:自動取件機、取件臂、伸縮臂、噴霧機

30.裁切送料臺:家具行業、自動開料機、設備廠(布料膜廠)

31.光電設備、光電行業(卓茂光電)

32.噴涂設備:?jiǎn)屋S噴、平面噴、三軸一體機、水轉印、三防噴涂(歐力、安達)、五軸往復機(XYZ)

電機安裝方式

undefined

產品細節圖
